河南桥架厂家分享电缆桥架规格型号

电缆桥架类型、标准、型号说明：

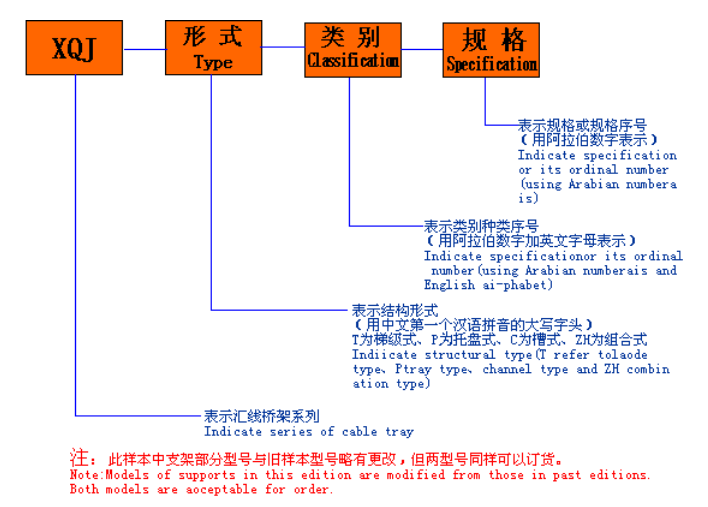

电缆桥架的表示：

XQJ---形式－－类别－－规格

形式表示结构形式（用中文..个汉语拼音的大写字母T为梯级式、P为托盘式C为槽式、ZH为组合式）

类别表示类别种类序号（用阿拉伯数字加英语字母表示）

规格表示规格或规格序号（用阿拉伯数字表示）

电缆桥架用途：

电缆桥架适用于电压10千伏以下的电力电缆以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。

电缆桥架优点：

桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观、维护检修方便等。

电缆桥架的种类：

按材料分为：电缆桥架（不锈钢）、铝合金电缆桥架、玻璃钢电缆桥架（手糊和机压两种）、防火阻燃桥架（阻燃板（无机）和阻燃板加钢质外壳、钢质加防火涂料）。

按形式分为：槽式、托盘式、梯级式、组合式。

按表面处理分为：冷镀锌及锌镍合金、喷塑、喷漆、热镀锌、热喷锌

电缆桥架执行标准：

1．JB/T10216-2000《电控配电用电缆桥架》

2．企业标准：Q/321182AEG001-1997

3．QB/T1453-92电缆桥架

4．JB/T6743-93户内户外钢制电缆桥架防腐环境技术要求

5．DB32/144-1996电缆用防火槽合标准适用范围：有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。

技术条件：

1．正常使用条件

1）安装地点的海拔高度不超过2000米。

2）不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。

2．特殊使用条件

1）敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。

2）敷设在消防线路中。

3）敷设在海拔2000米以上。

电缆桥架的结构要求

1、防护等级：无孔托盘（槽式）户内不低于IP30户外不低于IP33

2、防护等级：耐火桥架户内不低于IP40户外不低于IP44

3、材料应符合自身的相关标准为：

1)钢制宜采用冷轧钢板GB/T700-1988 GB/T11253

2)铝制GB/T3880和GB/6892

3)玻璃钢GB/T15568

4)耐火桥架GB8624-1997中B级

电缆桥架常用规格：

高40 50 60 80 100 150 200

宽60 80 100 150 200 250 300 400 500 600 800 1000 1200

电缆桥架板材厚度：

钢制桥架允许.小板厚：宽B允许.

小板厚单位：mm

注：连接片的厚度至少按桥架同等板厚选用也可选厚一个等级。盖板的板厚可以按桥架的厚度选低一个等级。
