河南电缆桥架怎么安装?这21个方法和要求要做到!

作者:陈氏博奥-桥架   发布日期: 2019-12-24
       河南电缆桥架的施工安装时需要注意很多点的,因为如果操作不当,不但会浪费一些材料,也降低了电缆桥架的使用寿命,所以为了能提高河南电缆桥架的安装效率和提升使用寿命,所以在安装的时候一定要注意这些点,希望可以帮助到大家!

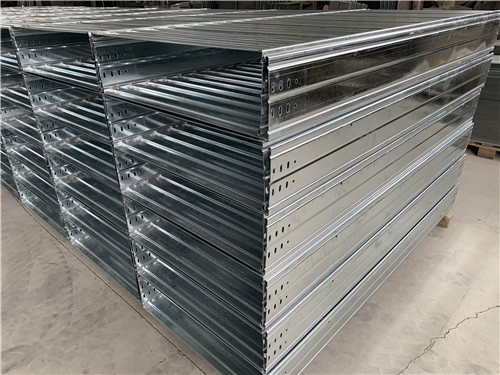

河南电缆桥架
       电缆桥架安装:
       1、电缆桥架安装前,要与各专业进行协调,确定与其它施工方之间的交叉配合问题;
       2、先进行放线定位,安装支架,再安装桥架本体,桥架本体使用专业的连接板连接牢固,并用专业固定螺栓将桥身固定;
       3、安装电缆桥架直线段及弯通,三通等常规附件,现场测量各种特殊形状的弯通,非标准件,及时把外形尺寸提供给生产厂家,再由长江进行工厂加工,以保证其安装质量。在安装桥架时,必须牢固可靠,横平竖直,无扭曲变形,内壁无毛刺,附件齐全;
       4、直线段采用连接板,用垫圈、弹簧垫圈、螺母紧固、接口缝隙严密平齐,槽盖装上后平整,无翘角,出线口在桥架三分之二高度处的位置;
       5、电缆桥架在干线、支线、拐弯、进出接线箱的地方应用专用的附件进行施工,附件应与桥架材质相同。桥架低、盖与各种附件相对接时,接缝处采用抱脚连接,并用螺丝紧固,严实平整、固定丰固、桥架各种附件的固定点不应少于两点。
       6、桥架的终端采用专用的终端头封堵;
       7、在线路分支接头处,采用相应接线箱;
       8、电缆桥架确保可靠的接地;
       9、电缆桥架及其支架全长要有2处以上,与接地(PE)干线相连接:
       10、不允许将穿过墙壁的桥架,与墙上的孔洞一起抹死;
       电缆桥架安装要求:
       11、槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不小于1/100;
       12、电缆桥架与用电设备交越时,净距不小于0.5m;
       13、两组电缆桥架在同一高度平行敷设时,净距不小于0.6m;
       14、在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确;
       15、桥架的支撑点,如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高.可以在平面上列表说明,也可分段标出;
       16、电缆引下点位置及引下方式,大批电缆引下可用垂直弯接板和垂直引上架,少量电缆引下,可用导板或引管,注明引下方式即可;
       17、电缆桥架要高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不小于0.3米,桥架宽度不小于0.1米,桥架内横断面的填充率不超过50%;
       18、电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5米处,应固定在桥架的支架上,水平敷设时,在缆线的首、尾、转弯及每间隔3至5米处进行固定;
       19、在吊顶内设置时,槽盖开启面保持80毫米的垂直净空,线槽截面利用率不超过50%;
       20、布放在线槽的缆线可以不绑扎,槽内缆线应顺直,尽量不交叉,缆线不应溢出线槽,在缆线进出线槽部位,转弯处应绑扎固定。垂直线槽布放揽线每间隔1.5米处固定在缆线支架上;
       21、地拿了桥架在进行水平敷设时,支撑间距一般为1.5-3m,垂直敷设时,固定在建筑物构体上的间距不小于2m;
河南电缆桥架
